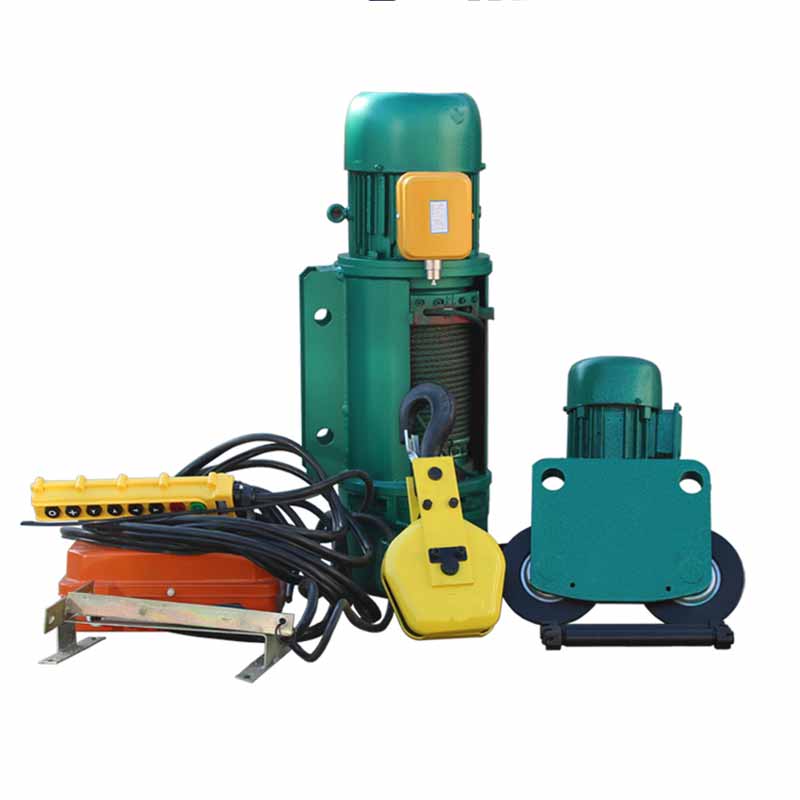

CD1型電動葫蘆具有結構緊湊、自重輕、體積小、操作方便等特點。它既可以單獨安裝在架空工字梁上，也可以配套安裝在電動或手動單梁、雙梁、懸臂、龍門等起重機上使用。在精細作業場合，當CD1型電動葫蘆的起升速度不能滿足要求時，應當選用MD1型雙起升速度電動葫蘆。
起 重 量(T)： 0.5、1、2、3、5、8、10、16、
起 升高 度(M)：6、9、12、18、24、30
適用范圍及工作條件:
CD1型電動葫蘆適用于溫度-20℃—40℃，相對濕度≤85%，海拔1000m以下，無火災、爆炸危險和腐蝕性介質的環境中工作，禁止調運熔化金屬，有毒、易燃、易爆物品。所適用的電源為交流三相、50Hz、380v；本產品的工作類型為中級，使用中機構工作級別每提高一級，其額定起吊量必須相應降低20%。
外型尺寸圖
型號 | 0.25T | 0.5T | 1T | 2T | 3T | 5T | 10T | ||
起重量 噸 | 0.25 | 0.5 | 1 | 2 | 3 | 5 | 10 | ||
標準起重高度 米 | 3-9 | 6-12 | 6-30 | 6-30 | 6-30 | 6-30 | 6-30 | ||
起升速度 米/分 | 8(8/0.8) | 8(8/0.8) | 8(8/0.8) | 8(8/0.8) | 8(8/0.8) | 8(8/0.8) | 7(7/0.7) | ||
運行速度米/分 | 20(30) | ||||||||
鋼絲繩型號 | 6×19-3.6 | 6×37-4.8-180 | 6×37-7.4-180 | 6×37-11-155 | 6×37-13-170 | 6×37-15-200 | 6×37-15-200 | ||
工字梁軌道型號 | 16-22b | 16-28b | 16-28b | 20a-32c | 20a-32c | 25a-63c | 28a-63c | ||
環形軌道最 小半徑 米 | 0.8 | 1.5 | 1.5-4 | 2-4 | 2-4 | 2.5-5 | 3.5-9 | ||
電壓 伏 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
頻率 赫茲 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
相數 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
